รายละเอียดสินค้า
สถานที่กำเนิด: จีน
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด
Delivery Time: 14 days
Payment Terms: L/C,T/T,Western Union
Supply Ability: 100pcs per month
การใช้งาน:: |
ทั่วไป |
Medium Type:: |
Water, steam and oil etc. |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
Standard Or Non-Standard:: |
Standard |
ทางไหล:: |
สองทาง |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |
การใช้งาน:: |
ทั่วไป |
Medium Type:: |
Water, steam and oil etc. |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
Standard Or Non-Standard:: |
Standard |
ทางไหล:: |
สองทาง |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |

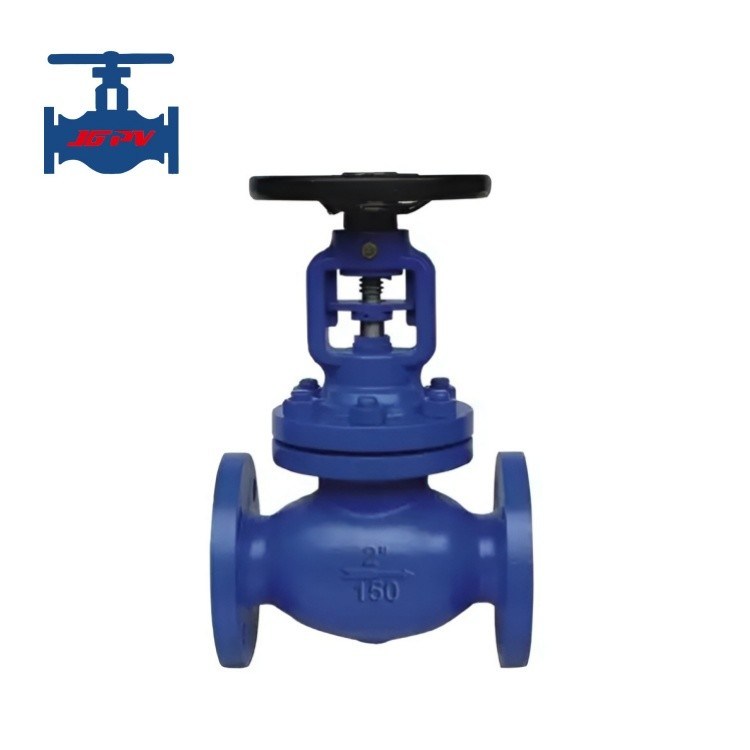

ไฮไลท์:วาล์วลูกโลกแบบตรงเชื่อมต่อหน้าแปลน
บทนำผลิตภัณฑ์:
วาล์วลูกโลก หรือที่เรียกว่าวาล์วหยุด เป็นของวาล์วแบบบังคับปิด แกนของก้านวาล์วตั้งฉากกับพื้นผิวการซีลของเบาะวาล์ว และวาล์วเปิดหรือปิดโดยการขับเคลื่อนแกนวาล์วให้เคลื่อนที่ขึ้นและลง
ส่วนประกอบการเปิดและปิดคือดิสก์รูปปลั๊กที่มีพื้นผิวการซีลแบบแบนหรือรูปกรวย ดิสก์เคลื่อนที่เชิงเส้นตามแนวแกนกลางของเบาะวาล์ว ดังนั้นเมื่อปิดวาล์ว จะต้องใช้แรงดันกับดิสก์เพื่อบังคับให้พื้นผิวการซีลป้องกันการรั่วไหล เมื่อเปิดวาล์วลูกโลก ความสูงในการเปิดของดิสก์บ่งชี้ว่าวาล์วได้ถึงตำแหน่งเปิดเต็มที่แล้ว ดังนั้นตำแหน่งเปิดเต็มที่ของวาล์วลูกโลกควรพิจารณาจากจังหวะการเคลื่อนที่ของดิสก์
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์:
แรงดันที่กำหนด
PN(MPa)
1.0 - 4.0
เส้นผ่านศูนย์กลางที่กำหนด DN
(มม.)
|
15～600 |
แรงดันทดสอบ (MPa) |
|
|
ความแข็งแรง (น้ำ)1.5 เท่าของแรงดันที่กำหนด |
การซีล (น้ำ)1.1 เท่าของแรงดันที่กำหนด |
|
|
การซีล (อากาศ) |
0.6 เท่าของแรงดันที่กำหนด |
อุณหภูมิในการทำงาน |
|
1.5 เท่าของแรงดันที่กำหนด |
วัตถุดิบ |
|
|
WCB, CF8, CF8M |
สื่อที่เหมาะสม: |
|
|
น้ำ, ไอน้ำ, สื่อน้ำมัน |
อุณหภูมิในการทำงาน |
|
|
-196℃～600℃ |
ประเภทการเชื่อมต่อ |
|
|
หน้าแปลน |
วิธีการใช้งาน |
|
|
ล้อเลื่อน, เกียร์เอียง, แอคชูเอเตอร์ลมและไฟฟ้า |
คุณสมบัติของผลิตภัณฑ์: |
|
|
ในเชิงโครงสร้าง วาล์วลูกโลกนั้นง่ายกว่าวาล์วประตู ตัววาล์วและดิสก์มีพื้นผิวการซีลเพียงพื้นผิวเดียว ทำให้กระบวนการผลิตดีขึ้น ง่ายต่อการผลิตและบำรุงรักษา เหมาะสำหรับแรงดันที่หลากหลาย ไม่เพียงแต่สำหรับแรงดันปานกลางและต่ำเท่านั้น แต่ยังสำหรับแรงดันสูงอีกด้วย ในระหว่างการปิดเต็มที่ จังหวะการเคลื่อนที่ของดิสก์ของวาล์วลูกโลกสั้น ดังนั้นความสูงจึงค่อนข้างเล็กกว่าวาล์วประตู |
ความสูงในการเปิดของวาล์วลูกโลกมีขนาดเล็กในระหว่างการเปิดและปิด โดยทั่วไปเพียง 1/4 ของเส้นผ่านศูนย์กลางช่องทางของเบาะวาล์ว มีการทำงานปิดที่เชื่อถือได้สูงและง่ายต่อการควบคุมการไหล |
|
|
ในแง่ของอายุการใช้งาน เมื่ออยู่ในสถานะเปิด จะไม่มีการสัมผัสระหว่างเบาะวาล์วและพื้นผิวการซีลของดิสก์ ซึ่งมีแนวโน้มที่จะสึกหรอน้อยกว่า จึงช่วยยืดอายุการใช้งานของซีล |
วาล์วลูกโลกอนุญาตให้มีการไหลของสื่อทางเดียวเท่านั้นและมีทิศทางในระหว่างการติดตั้ง ความยาวโครงสร้างของวาล์วลูกโลกยาวกว่าวาล์วประตู |
|
วาล์วลูกโลกมีแรงบิดในการเปิดและปิดที่มากกว่า ทำให้การทำงานที่รวดเร็วทำได้ยาก เส้นทางการไหลภายในมีความคดเคี้ยว ส่งผลให้ความต้านทานการไหลของของเหลวสูงและการสูญเสียทางอุทกพลศาสตร์ในท่อส่ง
