รายละเอียดสินค้า
สถานที่กำเนิด: จีน
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด
เวลาการส่งมอบ: 14 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 100 ชิ้นต่อเดือน
Application:: |
General |
ประเภทกลาง:: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
มาตรฐานหรือไม่มาตรฐาน:: |
มาตรฐาน |
ทางไหล:: |
สองทาง |
การกระตุ้น:: |
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ |
ประสิทธิภาพการปิดผนึก:: |
การปิดผนึก |
อุณหภูมิในการทำงาน:: |
อุณหภูมิปกติและอุณหภูมิสูง |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |
Application:: |
General |
ประเภทกลาง:: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
มาตรฐานหรือไม่มาตรฐาน:: |
มาตรฐาน |
ทางไหล:: |
สองทาง |
การกระตุ้น:: |
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ |
ประสิทธิภาพการปิดผนึก:: |
การปิดผนึก |
อุณหภูมิในการทำงาน:: |
อุณหภูมิปกติและอุณหภูมิสูง |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |

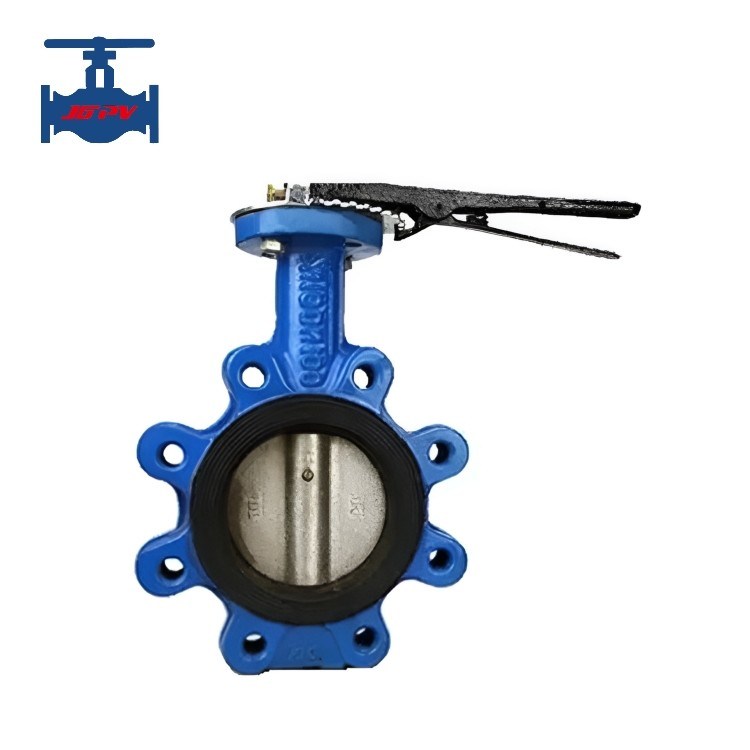

ไฮไลท์:วาล์วผีเสื้อชนิดเวเฟอร์แบบ Lug
บทนำผลิตภัณฑ์:
วาล์วผีเสื้อแบบเวเฟอร์เชื่อมต่อระหว่างหน้าแปลนท่อสองอันด้วยวาล์วแบบสลักเกลียวคู่ โครงสร้างเรียบง่าย ขนาดเล็ก น้ำหนักเบา ประกอบด้วยชิ้นส่วนเพียงไม่กี่ชิ้น และต้องหมุนเพียง 90° ก็สามารถเปิดและปิดได้อย่างรวดเร็ว ใช้งานง่าย ในขณะที่วาล์วมีลักษณะการควบคุมของไหลที่ดี เมื่อวาล์วผีเสื้ออยู่ในตำแหน่งเปิดเต็มที่ ความหนาของแผ่นผีเสื้อเป็นเพียงสิ่งกีดขวางเดียวเมื่อตัวกลางไหลผ่านตัววาล์ว ดังนั้นแรงดันตกที่เกิดจากวาล์วจึงมีขนาดเล็กมาก ดังนั้นจึงมีลักษณะการควบคุมการไหลที่ดี วาล์วผีเสื้อมีสองประเภทการซีล: ซีลสปริงและซีลโลหะ วาล์วซีลแบบยืดหยุ่น สามารถติดตั้งวงแหวนซีลบนตัววาล์วหรือติดกับขอบจาน
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์:
|
เส้นผ่านศูนย์กลางที่ระบุ DN (มม.) |
40~600 |
|
|
แรงดันที่ระบุ PN (MPa) |
1.6 |
|
|
แรงดันทดสอบ (MPa) |
ความแข็งแรง (น้ำ) |
2.4 |
|
ปิดผนึก (น้ำ) |
1.76 |
|
|
ส่วนประกอบหลัก |
ตัววาล์ว |
เหล็กดัด |
|
แผ่นดิสก์ |
QT450-10 |
|
|
ที่นั่ง |
NBR, EPDM |
|
|
เพลา |
20Cr13 |
|
|
อุณหภูมิในการทำงาน |
≤80℃ |
|
|
ตัวกลางที่เหมาะสม |
น้ำและน้ำมัน |
|
|
การเชื่อมต่อ |
ชนิดเวเฟอร์ |
|
|
วิธีการขับเคลื่อน |
การทำงานด้วยคันโยก |
|
คุณสมบัติของผลิตภัณฑ์:
1. ออกแบบตาม API 609/EN 593
2. ความแน่นหนาในสองทาง ชนิด Lug พร้อมหูเกลียว
3. ปลอกที่ยืดหยุ่นปรับให้เข้ากับรูปร่างของตัวเครื่องช่วยให้แรงบิดในการทำงานต่ำ ก้านกึ่งสูงและต่ำให้ค่าสัมประสิทธิ์การไหลสูง ดิสก์ที่กลึงบนขอบให้แรงบิดต่ำและสม่ำเสมอ
4. หน้าแปลนติดตั้งตาม ISO 5211
5. แรงบิดในการทำงานขนาดเล็ก คล่องแคล่ว ประหยัดแรงงาน ใช้งานง่าย
6. สามารถติดตั้งได้ในทุกตำแหน่ง บำรุงรักษาง่าย
7. สามารถเปลี่ยนชิ้นส่วนซีลได้ และประสิทธิภาพการซีลเชื่อถือได้ บรรลุการรั่วไหลเป็นศูนย์แบบซีลสองทาง
8. วัสดุซีลทนต่อการเสื่อมสภาพ ทนต่อการกัดกร่อน อายุการใช้งานยาวนาน
9. โครงสร้างเรียบง่าย ความสามารถในการแลกเปลี่ยนทั่วไปที่ดี ประสิทธิภาพด้านต้นทุนสูง
10. ซีลก้านไม่เสียรูปง่าย เพื่อหลีกเลี่ยงปรากฏการณ์การรั่วไหลของก้านทั่วไป การรองรับโดยรวมดี มั่นคง และเชื่อถือได้
