รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JGPV
หมายเลขรุ่น: D373H-150LB
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD85.7/PC-USD29999/PC
รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด
เวลาการส่งมอบ: 14 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 1,000 ชิ้นต่อเดือน
มาตรฐาน: |
API609 |
ประเภทปานกลาง: |
น้ำ ไอน้ำ และน้ำมัน |
การประยุกต์ใช้ความดัน: |
ความดันต่ําและความดันกลาง |
ฝีมือการผลิต: |
การคัดเลือกนักแสดง |
วัสดุ: |
เหล็กหล่อ, สแตนเลส |
ประเภทการซีล: |
โลหะผสมแข็ง |
ขนาดพอร์ต: |
2"-56" |
การรับประกันคุณภาพ: |
18 เดือน |
มาตรฐานการทดสอบ: |
การทดสอบความแข็งแรง การทดสอบการปิดผนึก และความต้องการของลูกค้าอื่นๆ |
การใช้งาน: |
ควบคุมการไหลของของไหล |
ชื่อ: |
วาล์ว Butterfly triple offset |
มาตรฐาน: |
API609 |
ประเภทปานกลาง: |
น้ำ ไอน้ำ และน้ำมัน |
การประยุกต์ใช้ความดัน: |
ความดันต่ําและความดันกลาง |
ฝีมือการผลิต: |
การคัดเลือกนักแสดง |
วัสดุ: |
เหล็กหล่อ, สแตนเลส |
ประเภทการซีล: |
โลหะผสมแข็ง |
ขนาดพอร์ต: |
2"-56" |
การรับประกันคุณภาพ: |
18 เดือน |
มาตรฐานการทดสอบ: |
การทดสอบความแข็งแรง การทดสอบการปิดผนึก และความต้องการของลูกค้าอื่นๆ |
การใช้งาน: |
ควบคุมการไหลของของไหล |
ชื่อ: |
วาล์ว Butterfly triple offset |

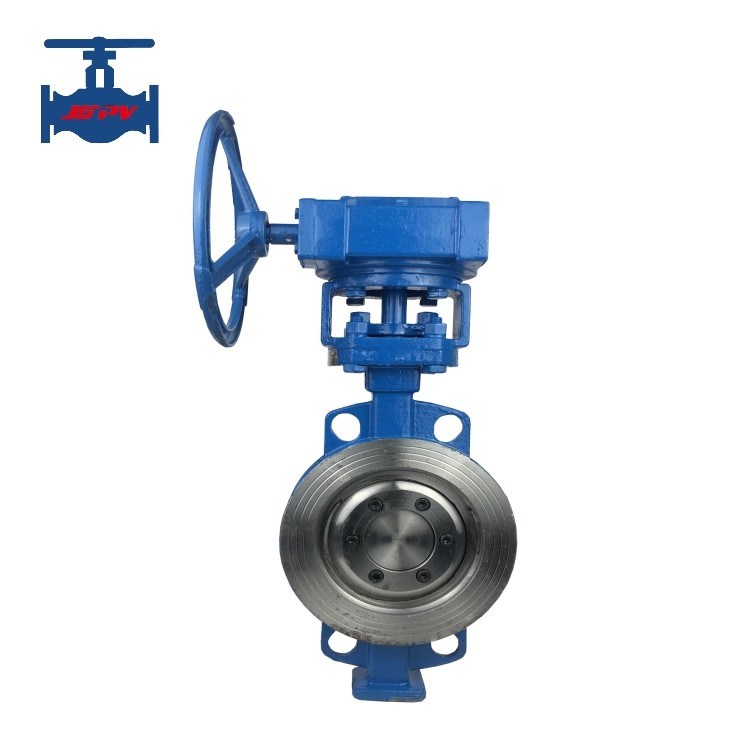

ANSI Standard ระดับความสามารถสูง Triple Offset Butterfly Valve สําหรับการใช้ในท่ออุตสาหกรรม
การนําเสนอผลิตภัณฑ์
วาล์วกระพริบมาตรฐานของอเมริกัน เป็นวาล์วกระพริบที่มีประสิทธิภาพสูงที่ออกแบบและผลิตตามมาตรฐานอเมริกันปัจจุบัน API609วาล์วรับรองสามมิติ eccentric conical ที่นั่งประปาคู่, และตราแผ่นกระพริบ butterfly ใช้แผ่นโลหะชนิดใหม่ที่ฝังไว้บนแผ่นกระพริบ butterfly เพื่อให้ตรงกับที่นั่งของวาล์ว
วาล์วกระพริบแบบสแตนดาร์ดของอเมริกันคือวาล์วกระพริบสามแบบ eccentric, ซึ่ง eccentricity ที่สามถูกสร้างขึ้นโดย eccentricity ของตําแหน่งแกนต้นของวาล์ว eccentric สองแบบ,และความเบี่ยงเบนของเส้นตรงกลางของพื้นผิวประปาทรงโคลนจากเส้นตรงกลางของวาล์วโดยมุม. ความแปลกสองอันแรกลดการขัดแย้งระหว่างที่นั่งของวาล์วและวงแหวนประปา ทําให้ที่นั่งของวาล์วและแผ่นวาล์วแยกออกจากการสัมผัสหลังจากเปิดประมาณ 15 องศาความแปลกที่สามจะปลดออกจากที่นั่งของวาล์วและแผ่นวาล์วโดยสิ้นเชิงตลอดการกระแทกของวาล์วทั้งหมด, และการสัมผัสระหว่างแผ่นวาล์วและแผ่นวาล์วเป็นเพียงช่วงเวลาชั่วคราวระหว่างการปิด
โครงสร้างนี้ลดการขัดแย้งระหว่างที่นั่งของวาล์วและแผ่นวาล์วในระหว่างกระบวนการเปิดและปิด, ลดการสวมใส่, และยืดอายุการใช้งาน;ทอร์คการทํางานของวาล์วลดลง, และตัวขับเคลื่อนขนาดเล็ก ๆ สามารถใช้เพื่อลดความเข้มข้นของแรงงานของคนทํางาน; การปิดมันได้รับโดยการกดระหว่างที่นั่งของวาล์วและวงแหวนปิดบนแผ่นวาล์วยิ่งแรงหมุนสูงขึ้นถ้าการออกแบบโครงสร้างซากระบายวาล์วมีเหตุผล มันสามารถบรรลุประสิทธิภาพการปิดอย่างสูงมากและการออกแบบที่เหมาะสมของมุมสัมผัสการปิดสามารถกําจัดความเป็นไปได้ของวาล์ว jamming, ดังนั้นมันเพิ่มความน่าเชื่อถือในการทํางาน; 5) เมื่อเทียบกับวาล์ว Butterflyทั่วไปแวลฟ์กระพริบขันธ์สามตัวใช้ปริมณฑลโลหะเพื่อเอาชนะความอ่อนแอของปริมณฑลอ่อนและมีช่วงอุณหภูมิที่ใช้ได้กว้างกว่า. ไม่เพียงแต่สามารถทดแทนวาล์วประตูสําหรับสภาพอุณหภูมิสูงและต่ํา
รายละเอียดสินค้า:
| 1 | มาตรฐานเทคนิค | การออกแบบและการผลิต | API609 |
| 2 | โครงสร้างความยาว | ASME B1610 | |
| 3 | การเชื่อมต่อ flange | ASME B165, ASME B1647 | |
| 4 | การทดสอบและตรวจสอบ | API598 | |
| 5 | ขนาดของท่าเรือ | นิ้ว | 2 - 40 |
| 6 | ความดันนามินาล (lb) | ประเภท | 150/300/600 |
| 7 | ความดันการทดสอบ (MPa) | การทดสอบความแข็งแรง (น้ํา) | 30.0/7.5/16.5 |
| 8 | การทดสอบการปิด (น้ํา) | 20.2/5.5/12.1 | |
| 9 | กลางที่ใช้ได้ | น้ํา คันน้ํามัน เป็นต้น | |
| 10 | อุณหภูมิการทํางาน | -29 ~ 425 °C | |
| 11 | วิธีเชื่อมต่อ | โวฟเฟอร์, แฟลนจ์, แล็ก | |
| 12 | วิธีการขับเคลื่อน | เครื่องยนต์หนอน เครื่องขับเคลื่อนไฟฟ้าและเครื่องขับเคลื่อนอากาศ | |
ลักษณะสินค้า:
1โครงสร้างภายนอกที่เรียบง่าย ปริมาตรขนาดเล็ก น้ําหนักเบา ราคาถูก และการใช้งานที่กว้างขวาง
2ลักษณะโครงสร้างของวาล์วกระพริบนี้กําจัดข้อเสียของวาล์วกระพริบประเภทอื่น ๆ ที่เปิดเกินและไม่สามารถปิดได้และสามารถใช้ได้ปกติในอุณหภูมิสูง, แก้ปัญหาของการรั่วไหลง่ายเนื่องจากการขยายความร้อนเมื่อใช้ในสภาพอุณหภูมิสูง
3วาล์วเลือกวัสดุพื้นผิวปิดต่าง ๆ ตามความต้องการของสื่อที่ใช้เพื่อให้แน่ใจว่าพื้นผิวปิดทนต่อการสวมใส่, การละลายและมีอายุการใช้งานยาวนาน
