รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JGPV
หมายเลขรุ่น: SZJHQ-JGPV
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD339/Set to USD7999.9/Set
รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด
เวลาการส่งมอบ: สองสัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 500 ชุดต่อเดือน
มาตรฐานหรือไม่ได้มาตรฐาน: |
มาตรฐาน |
การใช้งาน: |
ทั่วไป |
คุณสมบัติของสินค้า: |
วาล์วควบคุมอัตโนมัติทางอุตสาหกรรม |
เป้าหมาย: |
การรวมกระแส |
โครงสร้าง: |
กะบังลม |
ฝีมือการผลิต: |
การคัดเลือกนักแสดง |
ทิศทางการไหล: |
สามวิธี |
ประเภทปานกลาง: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ขนาดพอร์ต: |
3/4" - 12" |
การเชื่อมต่อ: |
หน้าแปลน |
ชื่อ: |
นิวเมติกไดอะแฟรมวาล์วควบคุม |
มาตรฐานหรือไม่ได้มาตรฐาน: |
มาตรฐาน |
การใช้งาน: |
ทั่วไป |
คุณสมบัติของสินค้า: |
วาล์วควบคุมอัตโนมัติทางอุตสาหกรรม |
เป้าหมาย: |
การรวมกระแส |
โครงสร้าง: |
กะบังลม |
ฝีมือการผลิต: |
การคัดเลือกนักแสดง |
ทิศทางการไหล: |
สามวิธี |
ประเภทปานกลาง: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ขนาดพอร์ต: |
3/4" - 12" |
การเชื่อมต่อ: |
หน้าแปลน |
ชื่อ: |
นิวเมติกไดอะแฟรมวาล์วควบคุม |

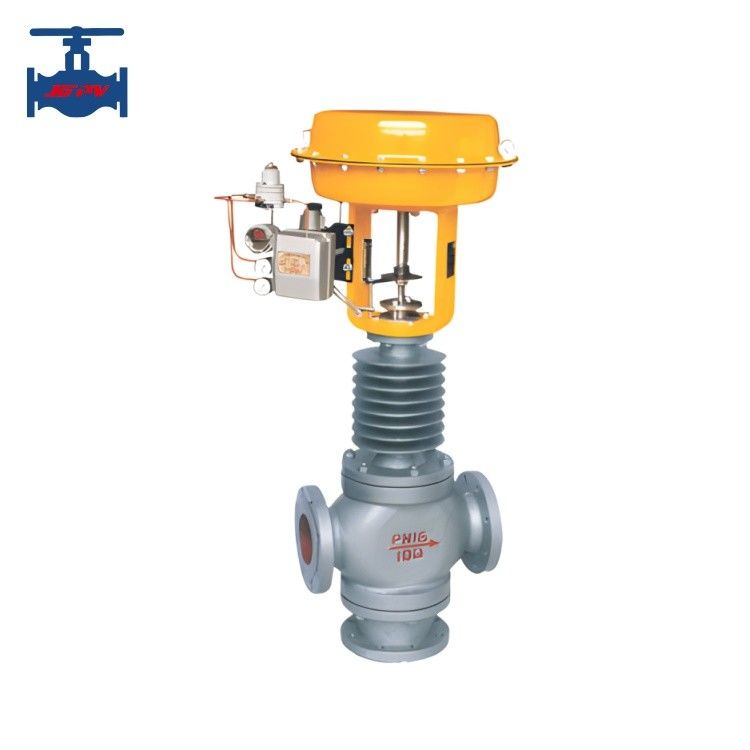

WCB CF8 วาล์วปรับระบายน้ําแบบปนูเมติก
การนําเสนอผลิตภัณฑ์
สายพัดลม SZJHQกลีบวาล์วควบคุมการไหลของสามทางรวมและ SZJHX pneumaticกลีบวาล์วควบคุมการเลื่อนทาง 3 ด้านซึ่งรับรองsการนําแกนวาล์วทรงกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกมันมีข้อดีของการสร้างง่าย, น้ําหนักเบา, ปริมาตรขนาดเล็ก, และสะดวกในการแยกแยกและการประกอบ.อุณหภูมิ, และระดับของของเหลวที่ค่าที่ให้เหมาะสําหรับการแบ่งของเหลวเป็นสองกระแสผ่านวาล์วสามทางหรือรวมของเหลวสองในเหลวหนึ่งผ่านวาล์วสามทาง
มีสองประเภทของปนูเมติกกลีบวาล์วควบคุมสามทิศ: ไหลรวมสามทิศและไหลแบ่งสามทิศ ความดันนามิชั่นประกอบด้วย PN16, 40 และ 64; ระยะกว้างนามิชั่นคือ DN25-300อุณหภูมิของของเหลวที่ใช้ได้ ระหว่าง -60 °C ถึง +450 °C.มาตรฐานการรั่วไหลคือระดับ IV มีลักษณะการไหลของสองประเภท: ตรงและ parabolic
ปริมาตรเทคนิคของสินค้า:
| DN ((mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| คอฟเฟกชันการไหลของอัตรา Kv |
การรวม | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| ห่างกัน | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| อัตราการกระแทก L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| พื้นที่ประสิทธิภาพของเยื่อ Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| ความดันนามินาล PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| ลักษณะการไหลของภายใน | เส้นตรงและพาราโบล่า | ||||||||||||
| อัตราการปรับที่เกิดขึ้นเอง R | 30:1 | ||||||||||||
| อุณหภูมิการทํางาน T ((°C) | ประเภทปกติ: เหล็กเหล็ก -40 ราคา 250, เหล็กไร้สแตนเลส -60 ราคา 250 ประเภทการระบายความร้อน: เหล็กเหล็กเหล็ก-40 ราคา 450, เหล็กไร้สแตนเลส -60 ราคา 450 |
||||||||||||
| ความแตกต่างของอุณหภูมิระหว่างสื่อสอง ((°C) | โลหะเหล็กและเหล็กไร้ขัดเหล็ก ≤ 200 | ||||||||||||
| ระยะสัญญาณ Pr ((kpa) | 20?? 100 | ||||||||||||
| ความดันแหล่งอากาศ Ps (((MPa) | 0.14 หมื่น4 | ||||||||||||
| การรั่วไหลที่อนุญาต l/h | 10- 4×ความจุของวาล์ว | ||||||||||||
| ความแตกต่างความดันที่อนุญาต △P(MPa | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
ลักษณะสินค้า:
วาล์วควบคุมและควบคุมแผ่นเพนูเมทิก เป็นอุปกรณ์ควบคุมที่ใช้กันอย่างแพร่หลายในสาขาอัตโนมัติอุตสาหกรรม มีข้อดี เช่น โครงสร้างที่คอมแพคต ความแม่นยําในการปรับสูงการใช้งานง่าย, และความมั่นคงที่ดี มันใช้อากาศกดหรือก๊าซไนโตรเจนเป็นแหล่งพลังงานในการขับเคลื่อนการเปิดและปิดของวาล์วควบคุมแผงฉากการควบคุมปริมาตรอย่างแม่นยํา เช่น อัตราการไหลและความดันของสื่อของเหลว และลักษณะของมัน ดังด้านล่าง,
1การออกแบบที่คอมแพคต์และน้ําหนักเบา ง่ายในการแยกแยกและซ่อมแซม และสามารถติดตั้งได้ในตําแหน่งใด ๆ
2โครงสร้างเรียบง่ายและคอมแพคต์, ด้วยการหมุน 90 ° สําหรับการเปิดและปิดเร็ว
3. ทอร์คการทํางานต่ํา ประหยัดแรงงานและเบา
4ประสบความสําเร็จการปิดประปาครบถ้วนและการทดสอบการรั่วไหลของก๊าซศูนย์
5การเลือกวัสดุส่วนประกอบที่แตกต่างกัน สามารถนําไปใช้กับสื่อต่างๆได้
6ลักษณะของการไหลกระแสมักจะเส้นตรง และผลการควบคุมดี
7จํานวนการทดสอบการเปิดและปิดสามารถถึงสิบพันครั้ง
8ท่อท่อทั้งหมดที่ใช้วาล์วประตู,วาล์วโลก,วาล์วปุ่ม,วาล์วเชือก,และวาล์ว diaphragm,โดยเฉพาะในระบบป้องกันไฟในอาคารสูง และระบบท่อท่อที่ต้องการแสดงสถานะเปิด/ปิดของวาล์ว, สามารถเปลี่ยนด้วยวาล์วนี้
