รายละเอียดสินค้า
สถานที่กำเนิด: จีน
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด
เวลาการส่งมอบ: 14 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 100 ชิ้นต่อเดือน
การใช้งาน:: |
ทั่วไป |
ประเภทกลาง:: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
มาตรฐานหรือไม่มาตรฐาน:: |
มาตรฐาน |
ทางไหล:: |
สองทาง |
การกระตุ้น:: |
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ |
ประสิทธิภาพการปิดผนึก:: |
การปิดผนึก |
อุณหภูมิในการทำงาน:: |
อุณหภูมิปกติและอุณหภูมิสูง |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |
การใช้งาน:: |
ทั่วไป |
ประเภทกลาง:: |
น้ำ ไอน้ำ และน้ำมัน เป็นต้น |
ประเภทการติดตั้ง:: |
เมาท์โดยตรง |
มาตรฐานหรือไม่มาตรฐาน:: |
มาตรฐาน |
ทางไหล:: |
สองทาง |
การกระตุ้น:: |
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ |
ประสิทธิภาพการปิดผนึก:: |
การปิดผนึก |
อุณหภูมิในการทำงาน:: |
อุณหภูมิปกติและอุณหภูมิสูง |
การประยุกต์ใช้แรงดัน:: |
ความดันปกติ |
การรับประกันคุณภาพ:: |
18 เดือน |

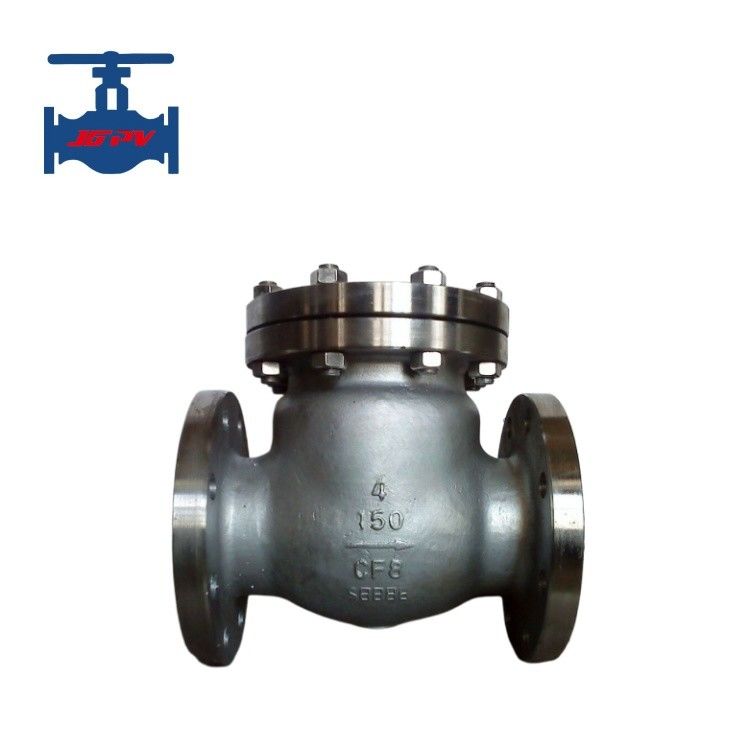

ไฮไลท์: วาล์วกันกลับแบบสวิง
บทนำผลิตภัณฑ์:
วาล์วกันกลับ หรือที่เรียกว่า วาล์วแรงดันย้อนกลับ หรือ วาล์วกันไหลย้อนกลับ วาล์ว คือ เพื่อป้องกันไม่ให้ของไหลในท่อไหลย้อนกลับ
ส่วนเปิดและปิดจะเปิดหรือปิดโดยการไหลและแรงของตัวกลางเพื่อป้องกันไม่ให้ตัวกลางไหลย้อนกลับวาล์วกันกลับแบบสวิงเป็นวาล์วกันกลับชนิดหนึ่ง ภายในใช้โครงสร้างแบบสวิงอาร์มวาล์วชนิดนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี โลหะวิทยา เภสัชกรรม และสาขาอื่นๆ โดยทั่วไปควรติดตั้งในแนวนอนในท่อ
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์:
|
แรงดันระบุ PN(MPa) |
1.0 - 4.0 |
|
|
เส้นผ่านศูนย์กลางระบุ DN(มม.) |
15～600 |
|
|
แรงดันทดสอบ (MPa) |
ความแข็งแรง (น้ำ) |
1.5 เท่าของแรงดันระบุ |
|
การซีล (น้ำ) |
1.1 เท่าของแรงดันระบุ |
|
|
การซีล (อากาศ) |
0.6 เท่าของแรงดันระบุ |
|
|
การซีลสำหรับลูกฟูก (น้ำ) |
1.5 เท่าของแรงดันระบุ |
|
|
วัตถุดิบ |
WCB, CF8, CF8M |
|
|
ตัวกลางที่เหมาะสม: |
น้ำ, ไอน้ำ, ตัวกลางน้ำมัน |
|
|
อุณหภูมิในการทำงาน |
-196℃～600℃ |
|
|
ประเภทการเชื่อมต่อ |
หน้าแปลน |
|
|
วิธีการใช้งาน |
ล้อเลื่อน, เกียร์เอียง, แอคชูเอเตอร์ลมและไฟฟ้า |
|
คุณสมบัติของผลิตภัณฑ์:
1, วาล์วกันกลับแบบสวิงเหมาะสำหรับโอกาสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ตำแหน่งการติดตั้งไม่จำกัด โดยปกติจะติดตั้งในท่อแนวนอน วาล์วกันกลับแบบสวิงเหมาะสำหรับโอกาสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ความต้านทานของของไหลโดยทั่วไปน้อยกว่าวาล์วกันกลับแบบยก
2. การเชื่อมต่อสวิงอาร์มและดิสก์ของวาล์วกันกลับแบบสวิงใช้โครงสร้างการเชื่อมต่อแบบทรงกลม เพื่อให้ดิสก์มีอิสระในระดับหนึ่งในช่วง 360 องศา มีการชดเชยตำแหน่งร่องรอยที่เหมาะสม
3. วาล์วกันกลับแบบสวิงพร้อมโครงสร้างสวิงอาร์มในตัว ชิ้นส่วนเปิดและปิดทั้งหมดติดตั้งอยู่ในตัววาล์ว ไม่ทะลุตัววาล์ว นอกจากส่วนหน้าแปลนที่มีปะเก็นและวงแหวนซีลแล้ว โดยรวมไม่มีจุดรั่วไหล กำจัดความเป็นไปได้ในการรั่วไหลของวาล์ว
