บ้าน > ผลิตภัณฑ์ > โกลบวาล์ว > วาล์วกลอบไหลสองทางสําหรับอุณหภูมิปกติและสูงในสถานที่อุตสาหกรรม

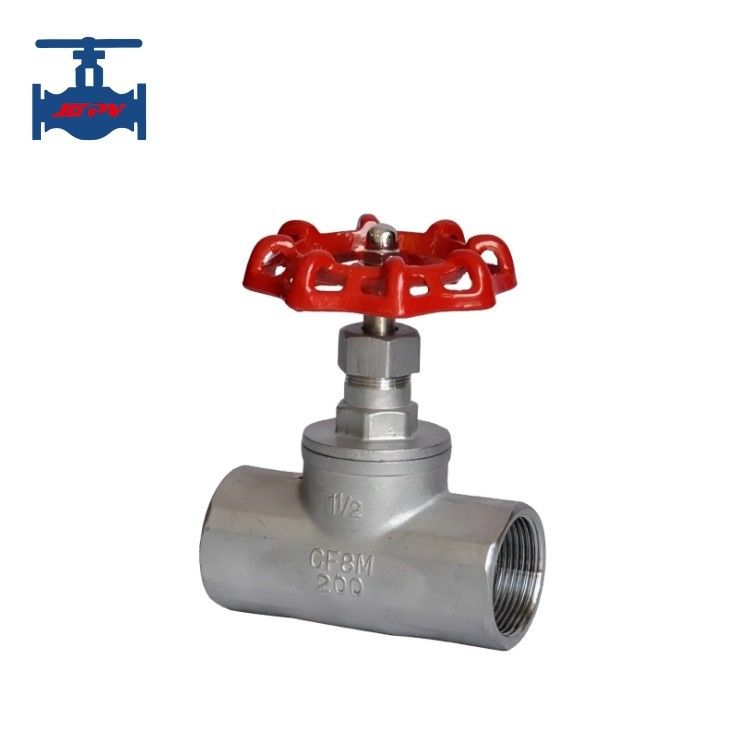

วาล์วกลอบไหลสองทางสําหรับอุณหภูมิปกติและสูงในสถานที่อุตสาหกรรม

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

รายละเอียดการบรรจุ: บรรจุความปลอดภัยของกล่องไม้อัด

เวลาการส่งมอบ: 14 วัน

เงื่อนไขการชำระเงิน: L / C, T / T, เวสเทิร์นยูเนี่ยน

สามารถในการผลิต: 100 ชิ้นต่อเดือน

หา ราคา ที่ ดี ที่สุด
เน้น:

วาล์วกลอบอุตสาหกรรม

,

วาล์วกลอบไหลสองทาง

การใช้งาน::
ทั่วไป
ประเภทกลาง::
น้ำ ไอน้ำ และน้ำมัน เป็นต้น
ประเภทการติดตั้ง::
เมาท์โดยตรง
มาตรฐานหรือไม่มาตรฐาน::
มาตรฐาน
ทางไหล::
สองทาง
การกระตุ้น::
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ
ประสิทธิภาพการปิดผนึก::
การปิดผนึก
อุณหภูมิในการทำงาน::
อุณหภูมิปกติและอุณหภูมิสูง
การประยุกต์ใช้แรงดัน::
ความดันปกติ
การรับประกันคุณภาพ::
18 เดือน
การใช้งาน::
ทั่วไป
ประเภทกลาง::
น้ำ ไอน้ำ และน้ำมัน เป็นต้น
ประเภทการติดตั้ง::
เมาท์โดยตรง
มาตรฐานหรือไม่มาตรฐาน::
มาตรฐาน
ทางไหล::
สองทาง
การกระตุ้น::
คู่มือ, ไฟฟ้า, นิวเมติก, อัตโนมัติ
ประสิทธิภาพการปิดผนึก::
การปิดผนึก
อุณหภูมิในการทำงาน::
อุณหภูมิปกติและอุณหภูมิสูง
การประยุกต์ใช้แรงดัน::
ความดันปกติ
การรับประกันคุณภาพ::
18 เดือน
วาล์วกลอบไหลสองทางสําหรับอุณหภูมิปกติและสูงในสถานที่อุตสาหกรรม

ไฮไลท์:วาล์วลูกโลก


การแนะนำผลิตภัณฑ์:วาล์วลูกโลก


วาล์วลูกโลกเป็นชนิดของวาล์วตัด, การซีลของมันคือการใช้แรงบิดกับก้านวาล์ว, ก้านในทิศทางตามแนวแกนเพื่อใช้แรงดันกับแผ่นวาล์ว, เพื่อให้พื้นผิวการซีลของแผ่นและพื้นผิวการซีลของบ่าวาล์วพอดีกันอย่างแน่นหนา, ป้องกันการรั่วไหลของตัวกลางตามช่องว่างระหว่างพื้นผิวการซีลคู่ซีลของวาล์วลูกโลกประกอบด้วยพื้นผิวการซีลของแผ่นและพื้นผิวการซีลของบ่าวาล์ว ก้านขับเคลื่อนแผ่นให้เคลื่อนที่ในแนวตั้งตามแนวกลางของบ่าวาล์ว ความสูงในการเปิดของวาล์วลูกโลกมีขนาดเล็กในกระบวนการเปิดและปิด ซึ่งง่ายต่อการปรับอัตราการไหล สะดวกในการผลิตและบำรุงรักษา และมีช่วงแรงดันที่ใช้งานได้กว้าง



พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์:



เส้นผ่านศูนย์กลางระบุ DN (มม.)

15~300

แรงดันระบุ PN (MPa)

1.6

แรงดันทดสอบ (MPa)

ความแข็งแรง (น้ำ)

2.4

การปิดผนึก (น้ำ)

1.76

ส่วนประกอบหลัก

ตัววาล์ว

สแตนเลส

ฝาครอบ

สแตนเลส

แผ่นวาล์ว

สแตนเลส

ก้านวาล์ว

สแตนเลส

น็อตโยก

ทองเหลือง

อุณหภูมิการทำงาน

≤200℃

ตัวกลางที่เหมาะสม

น้ำ, ไอน้ำ, น้ำมัน และตัวกลางที่มีฤทธิ์กัดกร่อนอ่อนๆ

การเชื่อมต่อ

การเชื่อมต่อแบบหน้าแปลน


คุณสมบัติของผลิตภัณฑ์:


1. ในแง่ของโครงสร้าง วาล์วลูกโลกนั้นง่ายกว่าวาล์วประตู มีพื้นผิวการซีลเพียงพื้นผิวเดียวบนตัววาล์วและแผ่นวาล์ว ซึ่งมีเทคโนโลยีการผลิตที่ดีและง่ายต่อการผลิตและบำรุงรักษา วาล์วลูกโลกในกระบวนการปิดเต็มที่ของการเดินทางของแผ่นมีขนาดเล็ก ความสูงของมันค่อนข้างเล็กกว่าวาล์วประตู

2. ความสูงในการเปิดของวาล์วลูกโลกมีขนาดเล็กในกระบวนการเปิดและปิด ความสูงในการเปิดโดยทั่วไปคือเพียง 1/4 ของเส้นผ่านศูนย์กลางของช่องทางบ่าวาล์ว และมีการกระทำในการตัดที่เชื่อถือได้มาก ซึ่งง่ายต่อการปรับการไหล

3. จากอายุการใช้งาน เมื่ออยู่ในสถานะเปิด จะไม่มีการสัมผัสระหว่างบ่าวาล์วและพื้นผิวการซีลของแผ่น พื้นผิวการซีลไม่สึกหรอง่ายและเป็นรอยขีดข่วน ดังนั้นจึงช่วยเพิ่มอายุการใช้งานของการซีล

4. วาล์วลูกโลกอนุญาตให้ตัวกลางไหลทางเดียวเท่านั้น การติดตั้งแบบมีทิศทาง ความยาวของโครงสร้างวาล์วลูกโลกนั้นมากกว่าวาล์วประตู

5. แรงบิดในการเปิดและปิดของวาล์วลูกโลกมีขนาดใหญ่ และเป็นการยากที่จะตระหนักถึงการเปิดและปิดอย่างรวดเร็ว ยิ่งไปกว่านั้น ทางเดินการไหลในวาล์วนั้นคดเคี้ยว และความต้านทานการไหลของของเหลวนั้นมีขนาดใหญ่ ส่งผลให้เกิดการสูญเสียพลังงานของของเหลวในท่อขนาดใหญ่

6. เมื่อตัวกลางจากด้านล่างของแผ่นวาล์วเข้าไปในวาล์ว แรงในการทำงานจำเป็นต้องเอาชนะความต้านทาน คือแรงเสียดทานของก้านและบรรจุภัณฑ์ และแรงขับดันที่เกิดจากแรงดันของตัวกลาง,

7. แรงปิดวาล์วลูกโลกมีขนาดใหญ่กว่าแรงเปิดวาล์ว ดังนั้นเส้นผ่านศูนย์กลางของก้านควรมีขนาดใหญ่ มิฉะนั้นจะเกิดความล้มเหลวในการงอของส่วนบนของก้าน
